黃銅是什么
黃銅是由銅和鋅所組成的合金。如果只是由銅、鋅組成的黃銅就叫作普通黃銅。黃銅材料如果是由二種以上的元素組成的多種合金就稱為特殊黃銅，如由鉛、錫、錳、鎳、鐵、硅組成的銅合金。
黃銅的分類
根據(jù)黃銅中所含合金元素種類的不同，黃銅分為普通黃銅和特殊黃銅兩種。
普通黃銅
當含鋅量小于39%時，鋅能溶于銅內形成單相a，稱單相黃銅，塑性好，適于冷熱加壓加工。當含鋅量大于39%時，有a單相還有以銅鋅為基的b固溶體,稱雙相黃銅， b 使塑性小而抗拉強度上升，只適于熱壓力加工。若繼續(xù)增加鋅的質量分數(shù)，則抗拉強度下降，無使用價值。
含鋅低于36％的黃銅合金由固溶體組成，具有良好的冷加工性能，如含鋅30％的黃銅常用來制作彈殼，俗稱彈殼黃銅或七三黃銅。含鋅在36～42％之間的黃銅合金由和固溶體組成，其中最常用的是含鋅40％的六四黃銅。
一般情況下，冷變形加工用單相黃銅，熱變形加工用雙相黃銅。
特殊黃銅
為了提高黃銅的耐蝕性、強度、硬度和切削性等，在銅-鋅合金中加入少量（一般為1%～2%，少數(shù)達3%～4%，極個別的達5%～6%）錫、鋁、錳、鐵、硅、鎳、鉛等元素，構成三元、四元、甚至五元合金，即為復雜黃銅，亦稱特殊黃銅。
（1）鋅當量系數(shù)復雜黃銅的組織，可根據(jù)黃銅中加入元素的“鋅當量系數(shù)”來推算。因為在銅鋅合金中加入少量其他合金元素，通常只是使Cu-Zn狀態(tài)圖中的α/（α+β）相區(qū)向左或向右移動。所以特殊黃銅的組織，通常相當于普通黃銅中增加或減少了鋅含量的組織。例如，在Cu-Zn合金中加入1%硅后的組織，即相當于在Cu-Zn合金中增加10%鋅的合金組織。所以硅的“鋅當量”為10。硅的“鋅當量系數(shù)”最大，使Cu-Zn系中的α/（α+β）相界顯著移向銅側，即強烈縮小α相區(qū)。鎳的“鋅當量系數(shù)”為負值，即擴大α相區(qū)。
（2）特殊黃銅的性能特殊黃銅中的α相及β相是多元復雜固溶體，其強化效果較大，而普通黃銅中的α及β相是簡單的Cu-Zn固溶體，其強化效果較低。雖然鋅當量相當，多元固溶體與簡單二元固溶體的性質是不一樣的。所以，少量多元強化是提高合金性能的一種途徑。
（3）幾種常用的特殊變形黃銅的組織和壓力加工性能：鉛黃銅、錳黃銅、鐵黃銅、鎳黃銅等。
黃銅的型號（國標）
普通黃銅
H90、H80、H68、H62
特殊黃銅
鉛黃銅：HPb59-1,HPb62-3,HPb58-3，HPb61-1，HPb60-3，HPb57-4
錳黃銅：HMn58-2，HMn57-3-1，HMn57-2-2-0.5，HMn55-3-1
硅黃銅：HSi80-3，HSi75-3，HSi62-0.6，HSi61-0.6
鎳黃銅：HNi65-5，HNi56-3
鋁黃銅：HAl60-1-1，HAl59-3-2，HAl61-4-3-1，HAl61-4-3-1.5
錫黃銅：HSn70-1，HSn62-1，HSn60-1，HSn72-1，HSn65-0.03
鐵黃銅：HFe59-1-1，HFe58-1-1
銻黃銅：HSb60-0.9，HSb61-0.8-0.5
鎂黃銅：HMg60-1
推薦產(chǎn)品
黃銅是與人類關系非常密切的合金，因其具有優(yōu)良的導電性、導熱性、延展性、耐腐蝕性、耐磨性等特性，被廣泛地應用于電力、電子、能源及石化、機械及冶金、交通、輕工、新興產(chǎn)業(yè)及等領域，在我國有色金屬材料的消費中僅次于鋁。因此，在質量控制、材料分類、合金鑒別、安全防范、回收再利用等現(xiàn)場應用中，銅合金牌號鑒別、金屬成分的快速分析至關重要。
針對此類需求，浪聲TrueX手持式合金分析儀可快速對銅合金進行定性分析和牌號鑒別，具有快速、高精準度、輕便、易攜帶等優(yōu)點，為使用者提供迅速高效、準確的數(shù)據(jù)信息。
應用案例

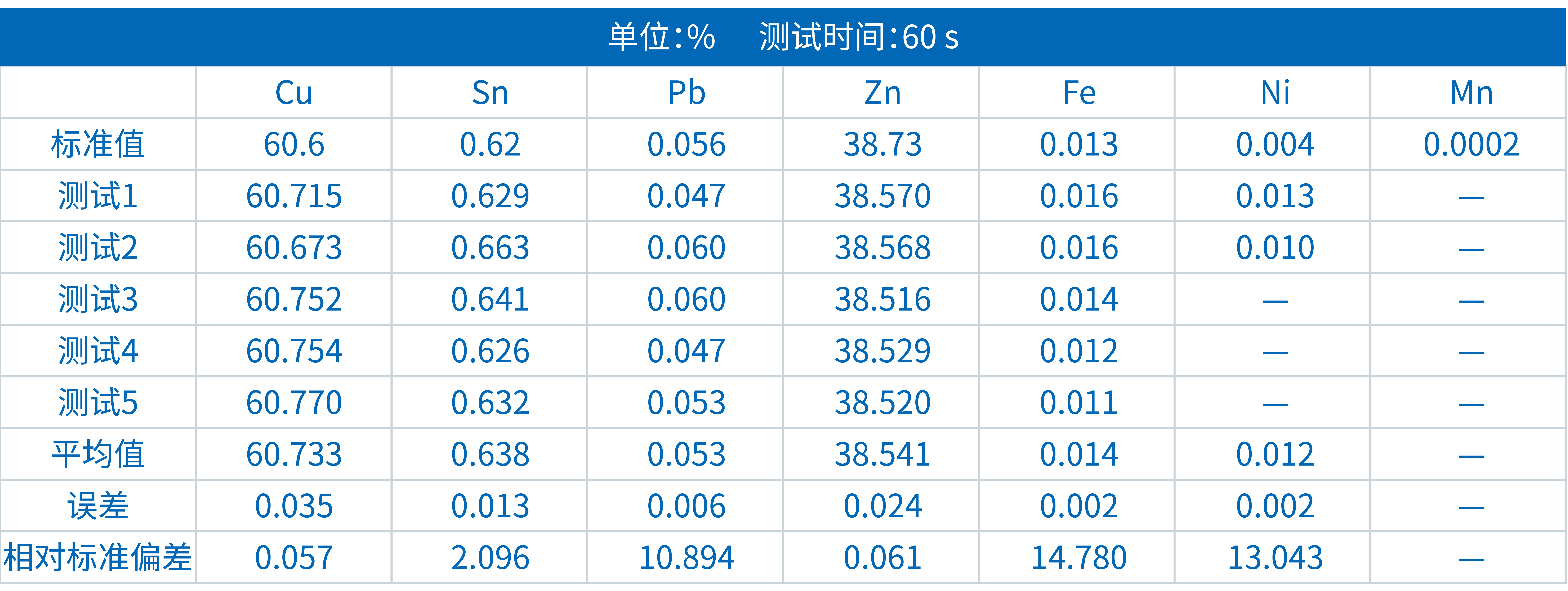

以下使用TrueX手持式合金分析儀，對CDA464（美標）標準銅合金進行多次檢測，測試結果如下：
