一、前言
聚乙烯（PE）、聚丙烯（PP）是以其聚合級單體為原料，通過均聚或共聚生成的熱塑性塑料，其抗形變能力中等，由合成樹脂及填料、增塑劑、穩定劑、潤滑劑、色料等添加劑組成。
PE、PP按其結構屬于結晶型聚合物，結晶型聚合物的結晶度受到多種因素影響，如結晶溫度、冷卻速率、晶核密度等。如圖1所示，結晶型聚合物內部一般會存在結晶區和無定形區，結晶區部分的大分子鏈按一定規律形成三維有序排列（這里指的大分子鏈排列規律可以是折疊鏈、螺旋鏈，也可以是伸直鏈。），無定形區的大分子鏈形成無序排列。結晶型聚合物的結晶包括兩個基本步驟，即晶核的形成和晶粒的生長，在晶核形成和晶粒增長兩個過程中，如圖2所示，溫度對結晶過程的影響為：在Tg與Tm之間，溫度對結晶速度的影響為一拋物線變化，當溫度T在圖中Ⅲ 范圍內時，結晶型聚合物的結晶速度最大。因此在PE、PP XRD試片制備過程中必須嚴格執行相關的國家標準規定的各項實驗條件，尤其壓塑操作程序和各項條件實驗（詳見GB/T 9352、GB/T 2918、GB/T 1034），避免因不規范操作導致樣品結晶度分析數據異常，影響測定的準確度即重復性和再現性。

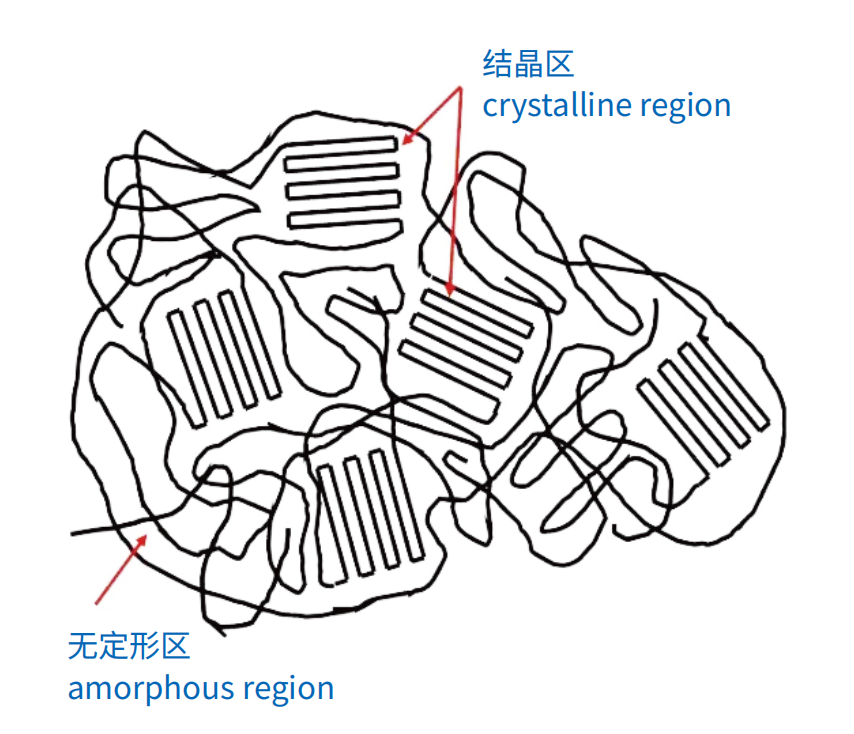

圖 1 結晶型聚合物示意圖

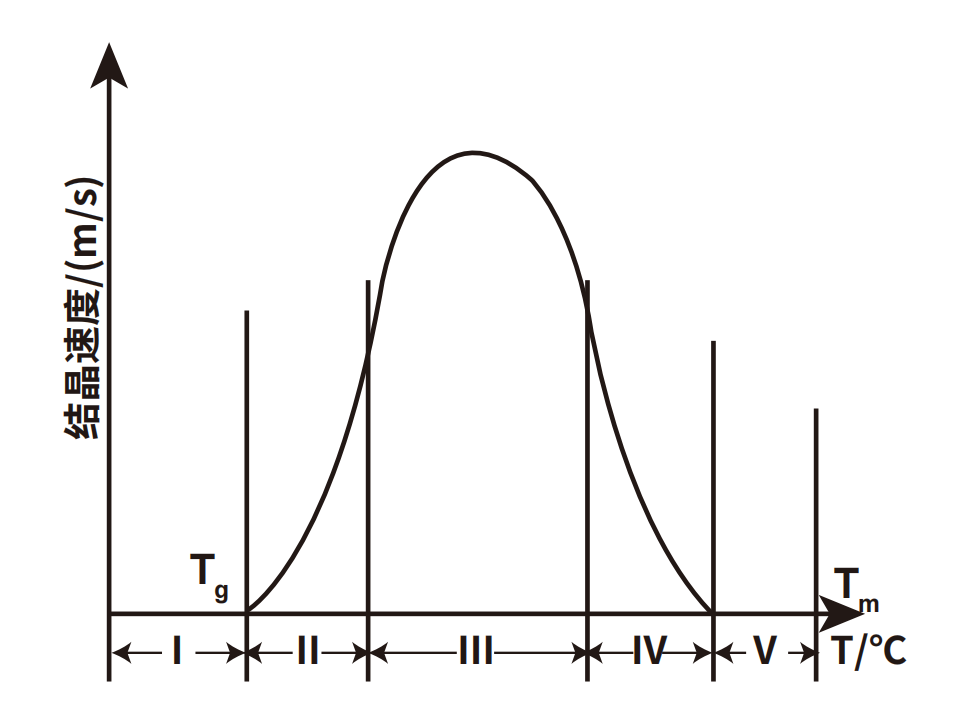

圖 2 結晶型聚合物結晶速度與溫度的關系

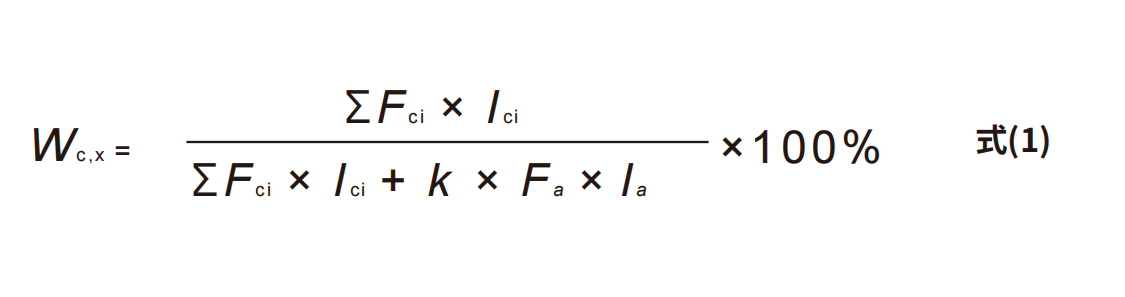

結晶型聚合物結晶度計算相比于一般無機物結晶度計算更加特殊，這是由結晶型聚合物特殊結構所致，需在其結晶度計算公式中額外引入一個校正因子k，結晶型聚合物結晶度計算公式見式（1）。
式（1）中：
WC,X為結晶度、Ici為結晶峰的峰面積、Fci為結晶峰的校正因子、Ia為非晶散射峰的峰面積、Fa為非晶散射峰的校正因子、k為2θ 5°～35°范圍內結晶峰的峰面積之和與試樣所有結晶峰的峰面積之和的比值（k＜1.00）。
在PE、PP的化工生產過程中，結晶度的變化直接影響產品的各項性能，如力學性能、熱性能、密度和光學性質等，進一步影響材料的質量和用途。所以，結晶度是評價PE、PP聚合工藝和產品質量的一項重要指標，需要簡便、快速、精密、準確的XRD對PE、PP的結晶度進行監控。為此，全國塑料標準化技術委員會石化塑料樹脂產品分會特別制定了石化行業標準《塑料 結晶度的測定 X射線衍射法（SH/T 1827-2019）》。針對該應用，蘇州浪聲科學儀器有限公司研發出桌面式界FRINGE型XRD，采用該儀器和SH/T 1827-2019行業標準，對收集到的制定行業標準用的2種PE和3種PP試片進行了結晶度測定，試驗證明：分析數據符合標準規定；性價比高、精密準確的桌面式界FRINGE型XRD能夠滿足SH/T 1827-2019行業標準對XRD儀器和分析技術的所有要求，故桌面式界FRINGE型XRD可在石化生產行業推廣應用，必將產生可觀的經濟效益和巨大的社會效益。
二、實驗部分
2.1 儀器

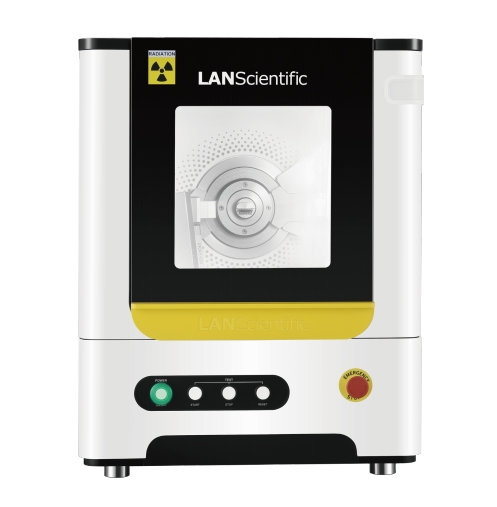

圖 3 界FRINGE型X射線衍射儀

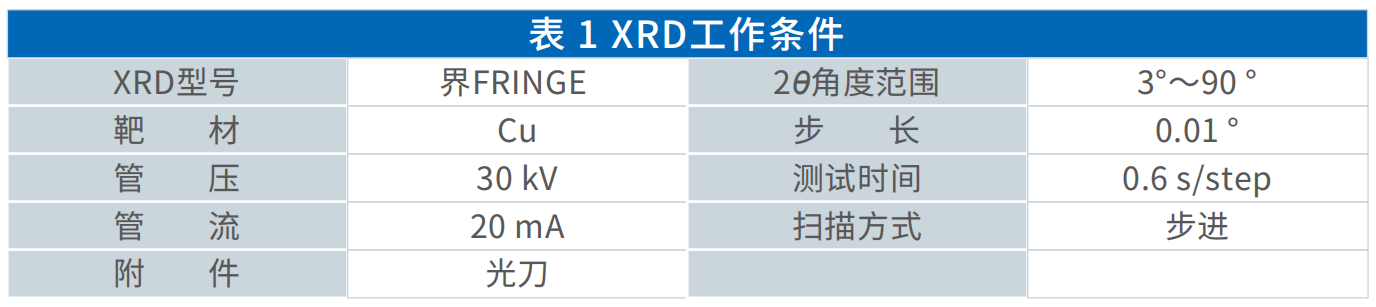

2.2 儀器工作條件
2.3 采用標準
按照下述標準，采用壓片法制樣：
GB ∕ T 1845.2塑料聚乙烯（PE）模塑和擠出材料 第2部分:試樣制備和性能測定；
GB ∕ T 2546.2塑料聚丙烯（PP）模塑和擠出材料 第2部分:試樣制備和性能測定。
三、結果與討論
(1)PE（MDPE）樣品#PHA010303 結晶度WC,X=57.67%

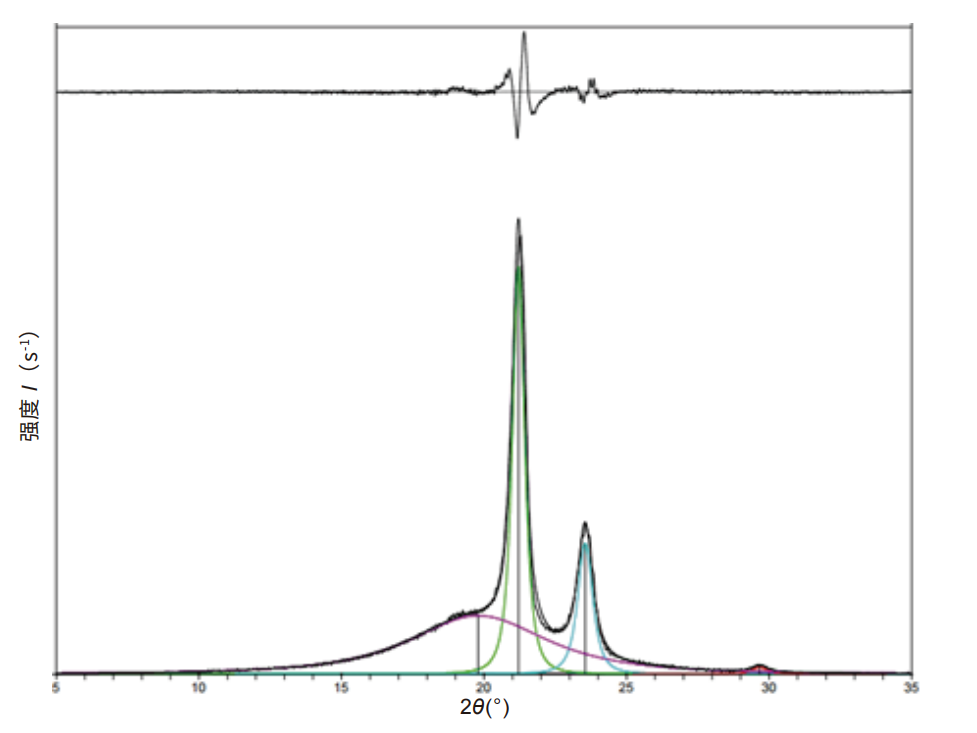

圖 4. PE樣品#PHA010303分峰擬合圖
(2)PE（HDPE）樣品#PHA010305 結晶度WC,X=71.07%

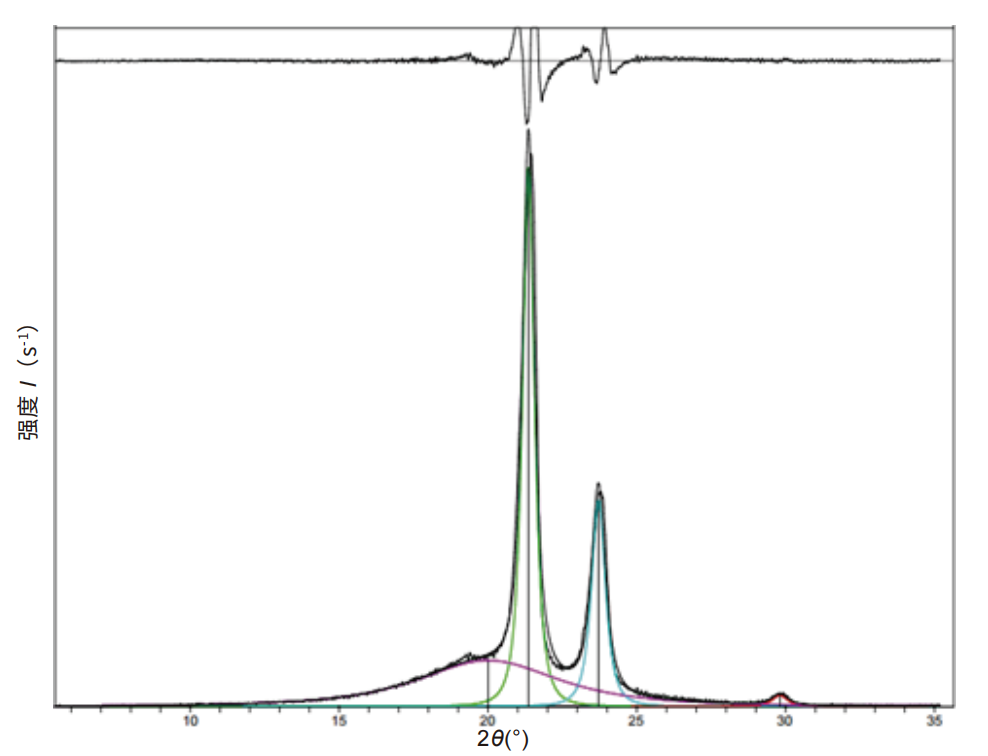

圖 5. PE樣品#PHA010305分峰擬合圖
(3)PP（α晶型）樣品#PHA010307 結晶度WC,X=50.01%

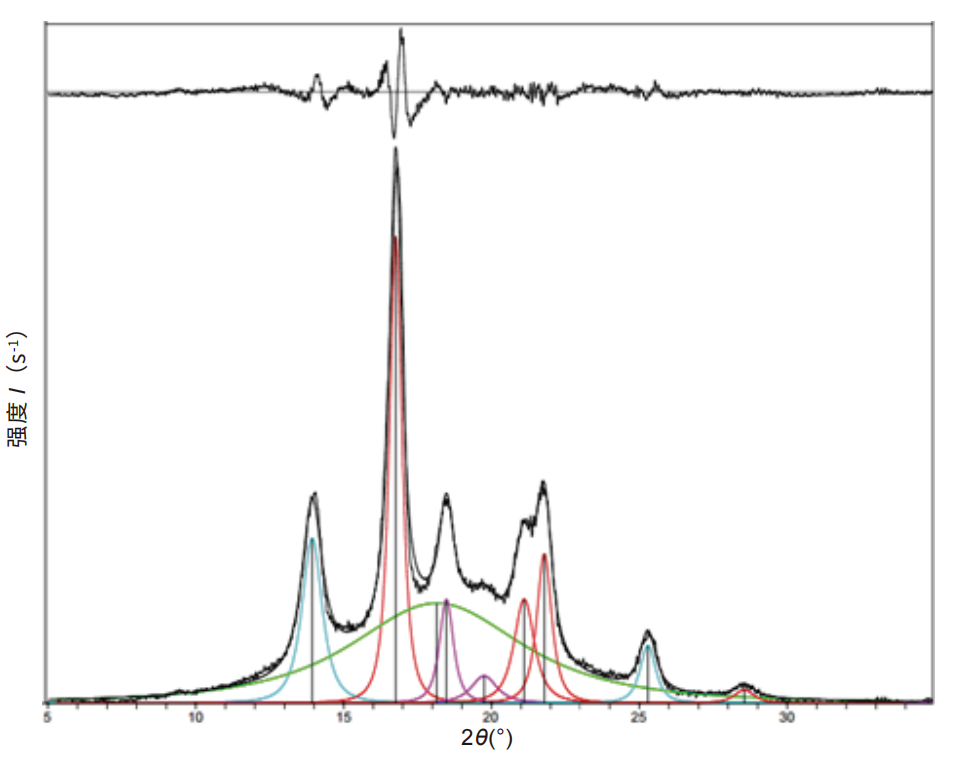

圖 6. PP樣品#PHA010307分峰擬合圖
(4)PP（α晶型）樣品#PHA010309 結晶度WC,X=50.63%

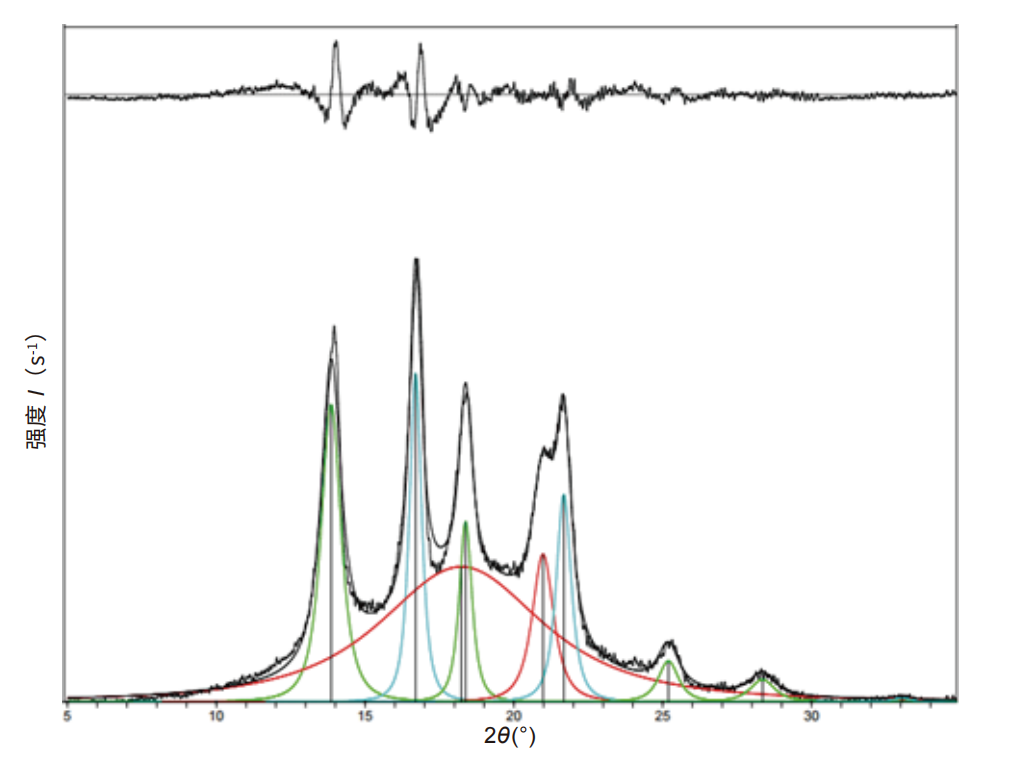

圖 7. PP樣品#PHA010309分峰擬合圖
(5)PP（β晶型）樣品#PHA010313 結晶度WC,X=81.08%

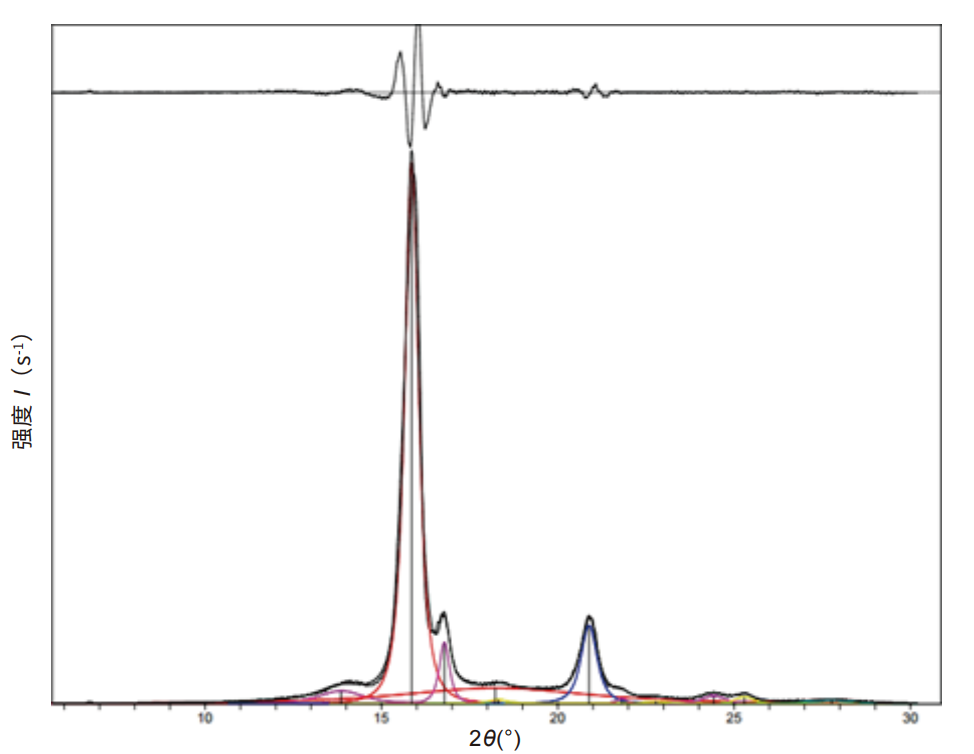

圖 8. PP樣品#PHA010313分峰擬合圖
通過對獲取的XRD原始分析數據進行解析， PHA010303和PHA010305為兩種PE，其結晶度分別為57.67%和71.07%；PHA010307和PHA010309為α晶型PP，其結晶度分別為50.01%、50.63%；PHA010313為β晶型PP（含α晶型PP雜晶），結晶度為81.08%。

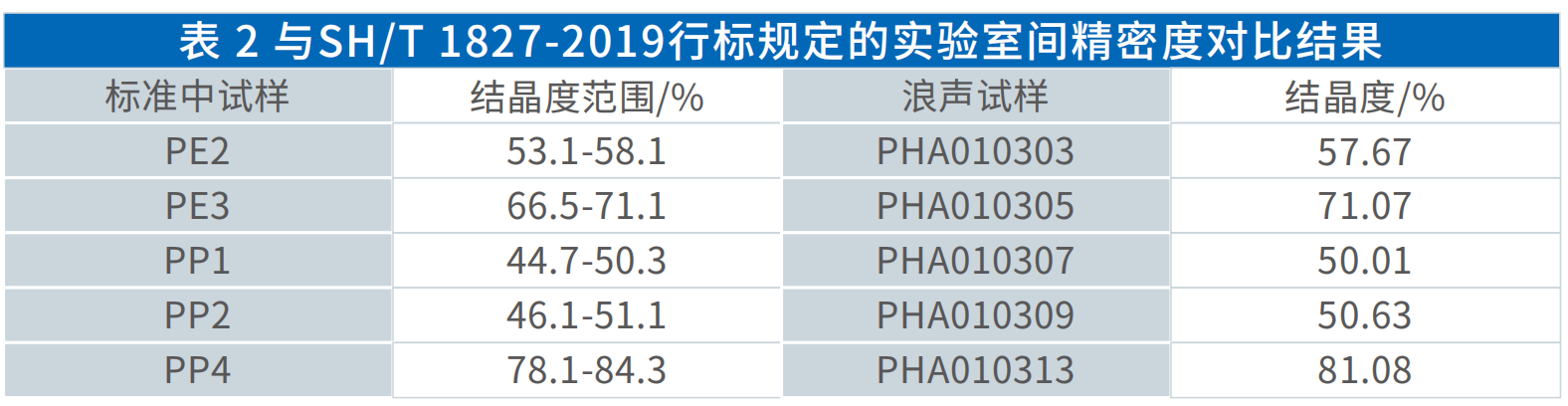

通過與石化行業標準SH/T 1827-2019中五種PE和PP結晶度的實驗室間精密度數據進行對比（見表2）可知：PHA010313試樣的結晶度數據（最大）與標準給出的標稱值一致；其余試樣的結晶度數據均大于標準給定的平均值，屬于正偏差，但并未超出各自數據范圍的上限。經查閱文獻，得知塑料在放置時間較長或受光輻照等條件下會發生自然老化，導致結晶度上升。上述試驗結果證明：浪聲桌面式界FRINGE型XRD所獲取的X-射線衍射原始數據是精密、準確的，能夠滿足SH/T 1827-2019行業標準對XRD儀器等分析技術的所有要求。
四、結論
浪聲桌面式界FRINGE XRD能夠滿足PE、PP結晶度測定的儀器分析所有技術要求，試樣測試和計算簡便、快速；分析數據精密、準確。在正確制樣條件下，所獲測試結果與PE、PP結晶度的標稱值相符。浪聲FRINGE適用于聚合工藝及其產品的質量控制，該儀器具有較高的性價比，可廣泛應用于塑料生產及其產品的后加工行業。
